SketchUp
Dessiner les balcons
Il faudra choisir la forme de balcon que tu utiliseras, muret ou barreaux horizontaux ou barreaux verticaux.
Pour dessiner les balcons et terrasses dans le projet d'immeuble:
Dessiner la dalle
- Prends l'outil "Rectangle"
- Dessine un rectangle sous la ligne d'aide
- l'épaisseur de la dalle du balcon sera de 30 cm
Mettre en 3D la dalle du balcon
- Sélectionne l'outil "Pousser/tirer
- Tire le rectangle vers l'extérieur de l'immeuble en utilisant les dimensions suivantes :
- Balcon étroit : 1 m
- Balcon large : 1,5 m
- Terrasse étroite 2 m
- Terrasse large : 2,5 m
- Attention pour les 2 dimensions de terrasse, il faudra prévoir des piliers de support.
Les rembardes

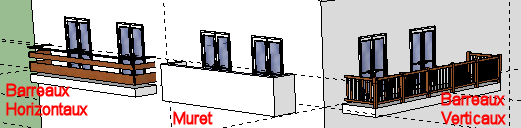

Trois possibilités : un muret d'une hauteur de 1 m, rembarde à barreaux verticaux ou horizontaux
Muret

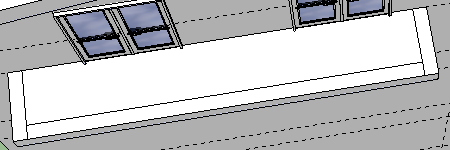

- Avec l'outil "Rectangle" dessine la trace des murets sur le dessus de la dalle du balcon. l'épaisseur des muret sera de 0,2 m
- Avec l'outil "Effacer"
enlève les intersections des rectangles (voir ci-dessous)
- Sélectionne l'outil "Pousser/tirer
- Tire la rembarde vers le haut de 1m.
Rembarde à barraux horizontaux
La rambarde à barreaux horizontaux pourra être agrandi à la dimension du balcon.
Menu "Fichier --> Importer"- Vas en Y:\gillet\5\SketcUp
- Choisis "balustrade horizontale.skp"
- Positionne-la sur l'extrémité gauche du balcon

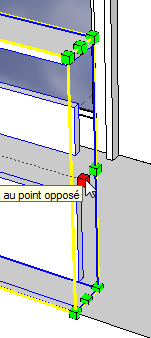

Prends l'outil "Echelle"
- Des "poignées" verte apparaissent. Agrandis le zoom pour pouvoir prendre celle du mileu (voir ci-contre)
- Agrandis la rembarde jusqu'au bout du balcon.
- Pour positionner la rambarde sur un coté perpendiculaire il faut la faire pivoter :
- Insère la rembarde avec la fenêtre "Composant"
- Positionne-la en bout d'un balcon
- Utilise l'outil "Orbite" pour voir le dessus de la rambarde.
- Prends l'outil "Faire pivoter"
- Positionne le rapporteur (bleu) comme ci-dessous (clique à l'extrémité, puis sur l'arête, puis fait pivoter la rambarde en position.
- A l'aide de l'outil "Déplacer"
et "Echelle" finis de positionner la rambarde. Ce n'est pas grave si la rambarde rentre dans le mur.
Rembarde à barraux verticaux
Pour faire tout le balcon, la rambarde à bareaux verticaux doit être insérer plusieurs fois de suite. On ne peut pas l'agrandir.
Menu "Fichier --> Importer"- Vas en Y:\gillet\5\SketcUp
- Choisis "balustrade verticale.skp"
- Positionne-la sur l'extrémité gauche du balcon
- Pour positionner la rambarde sur un coté perpendiculaire il faut la faire pivoter :
- Insère la rembarde avec la fenêtre "Composant"
- Positionne-la en bout d'un balcon
- Utilise l'outil "Orbite" pour voir le dessus de la rambarde.
- Prends l'outil "Faire pivoter"
- Positionne le rapporteur (bleu) comme ci-dessous (clique à l'extrémité, puis sur l'arête, puis fait pivoter la rambarde en position.
- Tu peux dupliquer la barrière en faisant copier-coller et en utilisant l'outil "Déplacer" pour mettre les éléments en place.
Retour "Dessiner les façades de l'immeuble"
